Description des locaux – Contexte
Chaque médiathèque possède un local technique sécurisé contenant les équipements réseaux, une salle informatique libre-service, des espaces détente-lecture, des espaces de bureaux pour la lecture sur place et des bureaux avec poste de travail informatique dispersés à l’entrée du bâtiment et au milieu des rayons pour les employés du service Prêt. Les employés de la Médiation culturelle, de la gestion administrative et la direction sont situés dans un ensemble de bureaux fermés près des réserves. Un système de climatisation réversible et régulée est installé dans chaque médiathèque.

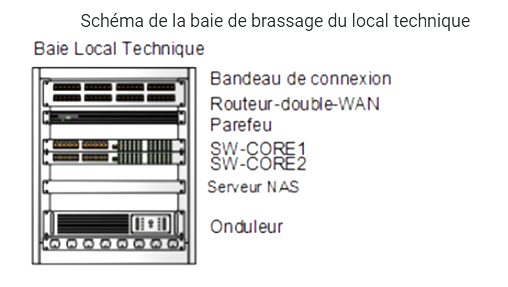

Le réseau informatique est basé sur un protocole unique : TCP/IP v4. Le réseau local utilise une technologie Ethernet commuté à 1Gb/s pour la connexion des solutions techniques d’accès. Les postes fixes sont reliés en réseau via du câble en paires torsadées catégorie 6a sur des prises murales les acheminant vers la baie de brassage du local technique. Un serveur de stockage en réseau (NAS), permet de stocker les données et documents internes de la médiathèque.

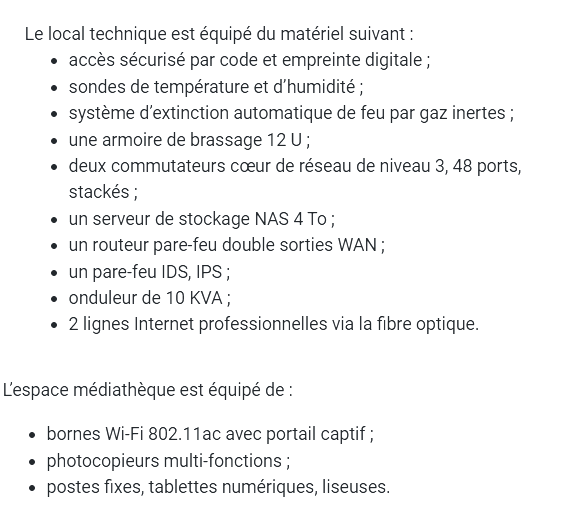

Equipement informatique et de sécurité des locaux
Indications
Le réseau informatique est basé sur un protocole unique : TCP/IP v4. Le réseau local utilise une technologie Ethernet commuté à 1Gb/s pour la connexion des solutions techniques d’accès. Les postes fixes sont reliés en réseau via du câble en paires torsadées catégorie 6a sur des prises murales les acheminant vers la baie de brassage du local technique. Un serveur de stockage en réseau (NAS), permet de stocker les données et documents internes de la médiathèque.

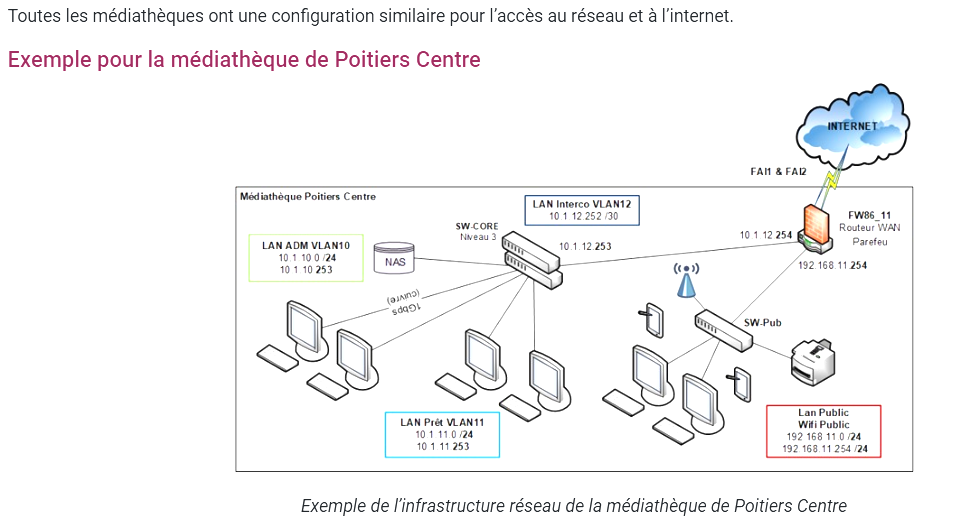

Infrastructure réseau d’une médiathèque –

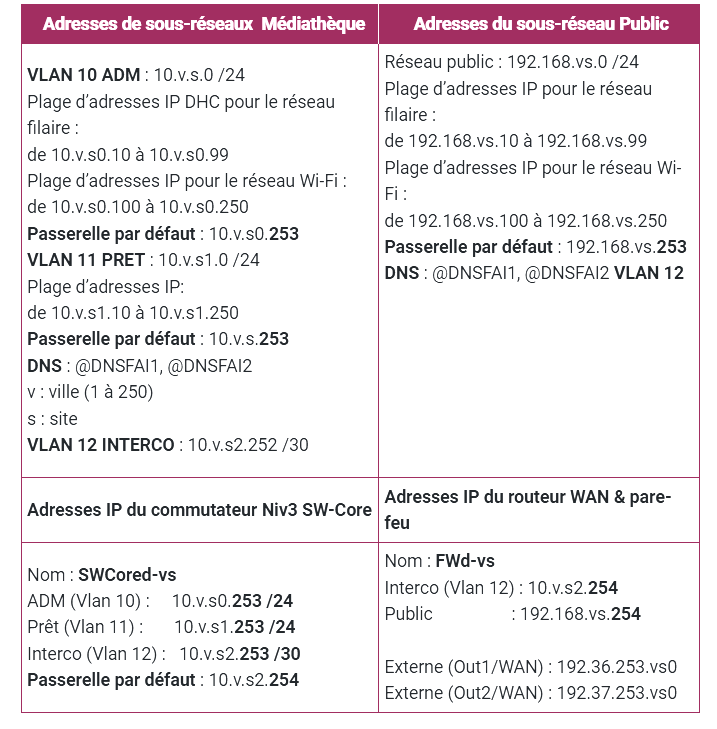

Plan d’adressage global
MediaTek86 a prévu l’utilisation de VLAN et de sous-réseaux séparés entre les réseaux internes réservés aux employés et le réseau public, réservé aux usagers. Un réseau dédié d’interconnexion permet l’isolation des réseaux internes avec le réseau public et relie le commutateur cœur de réseau au routeur pare-feu qui gère l’accès à Internet (liaison WAN fibre). Le commutateur cœur de réseau de niveau 3 gère le routage inter-Vlan entre les deux réseaux internes et celui d’interconnexion pour permettre l’accès au NAS depuis le service prêt et l’accès à Internet depuis les deux réseaux internes. Les accès à Internet sont également possibles par connexion Wi-Fi au portail captif du Hot-Spot Public depuis tous les espaces.
Ci-dessous l’accès aux compléments du contexte.
InfoTech Services 86 – Projet DIGIMEDIATEK86
